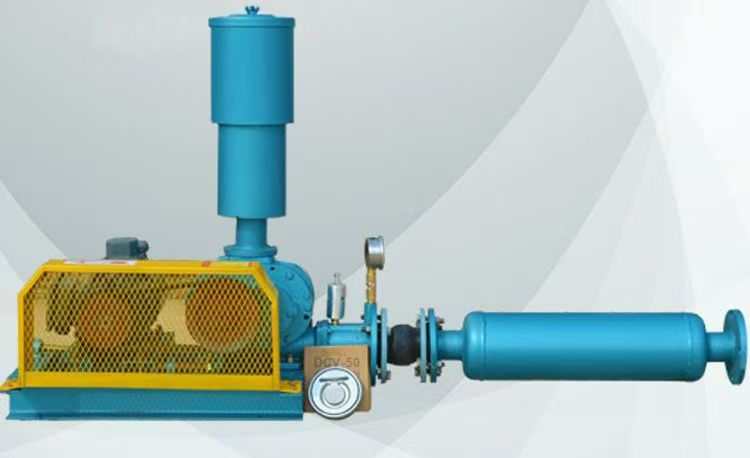

二葉羅茨風機拆卸圖解
以下是關于 **二葉羅茨風機拆卸步驟的圖解說明**（因文本限制無法提供實際圖片，但會詳細描述關鍵步驟和注意事項，并附示意圖說明）。建議結合設備手冊操作，必要時尋求專業人員指導。
---
**一、拆卸前準備**
1. **工具清單**：
- 扳手（套筒、梅花）、拉馬、液壓拔輪器。
- 銅棒、橡膠錘、塞尺、百分表。
- 清潔劑、潤滑脂、密封膠。
2. **措施**：
- 斷電、泄壓、放空管路氣體。
- 標記所有連接部件（如齒輪、聯軸器、管路）。
---
**二、拆卸步驟圖解說明**
**1. 拆除外部附件**
```plaintext
[示意圖]
機殼 → 聯軸器/皮帶輪 → 進出口法蘭螺栓 → 消音器/過濾器
```
- 斷開聯軸器或皮帶輪，拆下防護罩。
- 松開進出口法蘭螺栓，移開管路。
**2. 拆除齒輪箱（同步齒輪）**
```plaintext
[示意圖]
齒輪箱蓋螺栓 → 齒輪定位銷 → 齒輪鎖緊螺母 → 齒輪
```
- 拆齒輪箱蓋螺栓，檢查齒輪嚙合標記（無標記需自行劃線）。
- 用拉馬拔出齒輪（注意保護軸端螺紋）。
**3. 分離機殼**
```plaintext
[示意圖]
機殼螺栓 → 定位銷 → 上機殼吊裝
```
- 拆開機殼中分面螺栓，用頂絲頂開上下機殼。
- 吊起上機殼（避免損傷密封面）。
**4. 取出葉輪**
```plaintext
[示意圖]
葉輪軸承座螺栓 → 軸承壓蓋 → 葉輪+軸總成
```
- 拆軸承座螺栓，用銅棒輕敲軸端取出葉輪（連軸承）。
- **注意**：葉輪較重，需兩人協作，避免碰撞。
**5. 拆卸軸承**
```plaintext
[示意圖]
軸承鎖緊螺母 → 液壓拔輪器 → 軸承清洗檢查
```
- 用拔輪器拆軸承，檢查磨損情況。
- 記錄軸承型號（更換時需配對）。
---
**三、關鍵部件示意圖說明**
1. **葉輪與機殼間隙**：
```plaintext
|--徑向間隙--| |--葉輪間間隙--|
┌───────┐ ┌───────┐
│ 葉輪 │←0.2mm→│ 葉輪 │
└───────┘ └───────┘
```
2. **齒輪嚙合標記**：
```plaintext
主動齒輪（標記A） ←→ 從動齒輪（標記A'）
```
---
**四、注意事項**
1. **同步齒輪**：拆卸前必須標記齒位，否則重裝后葉輪會干涉。
2. **密封面**：機殼中分面禁用螺絲刀撬動，避免劃傷。
3. **軸承方向**：角接觸軸承需注意安裝方向（背對背或面對面）。
4. **O型圈/墊片**：拆下后建議更換新件。
---
**五、組裝要點**
1. 按反向順序組裝，重點檢查：
- 葉輪間隙（塞尺測量）。
- 齒輪嚙合標記對齊。
- 螺栓扭矩（按手冊要求分次擰緊）。
2. 試運行前手動盤車，確認無卡阻。
---
**六、常見錯誤示例**
- **錯誤1**：未標記齒輪 → 葉輪碰撞。
**解決**：重新對齒（通過調整齒輪鍵槽位置）。
- **錯誤2**：機殼密封膠過多 → 堵塞氣道。
**解決**：清理后均勻涂薄層密封膠。
---
如需具體型號的拆卸手冊或圖紙，可提供風機品牌和型號進一步協助！
